購入編からいきなりどうしてマザーの記事になるかというと、ASRock x AMD レビューキャンペーン レビューを書いて最大10,000円分のQUOカード をもらおう!に応募するためなんです(ギリギリ
まずはTaichiを選んだのはTSUKUMOで値引きされていたからという身も蓋もない理由w
Fatal1tyにしなかったのは10GbのイーサはAQUANTIAだから。
10GbでもIntelの方が速いので別でIntelのを挿そうかと。
CPUソケットデカイ。
黒シルバーで落ち着いた雰囲気。
CPUソケット周り
VRMのヒートシンクは2つのヒートパイプで繋がってる。
ちなみに2つのヒートシンクにはビニールが付いているので剥がす必要がある。
補助電源はATX12VとEPS12でCPUソケットを挟んで配置されてる。
こうすることで電源効率が上がって発熱が減るという理屈らしい。
効率大事。
CPUファン用のファンコネクターがEPS12Vの横にあって、シャーシファン3 兼 水冷のポンプ用のコネクターがATX12Vの横にある。
ちなみにファンコネクターはすべてPWM 4Pinに対応してる。
メモリースロットは片側ラッチ。
片側といえど、キチッと両端を押さえないと半挿しになるので注意。
両ラッチより差すときに気を使う気がする。
ビデオカードを挿したままメモリーを挿せないから、別に両ラッチでも良いと思うんだけどなぁ……
と思ったけど、スロット横はラッチが開く隙間がないや。
ここにもファンコネクター
写真左がシャーシファン1、右がCPUクーラーのオプションファン 兼 水冷のポンプ用。

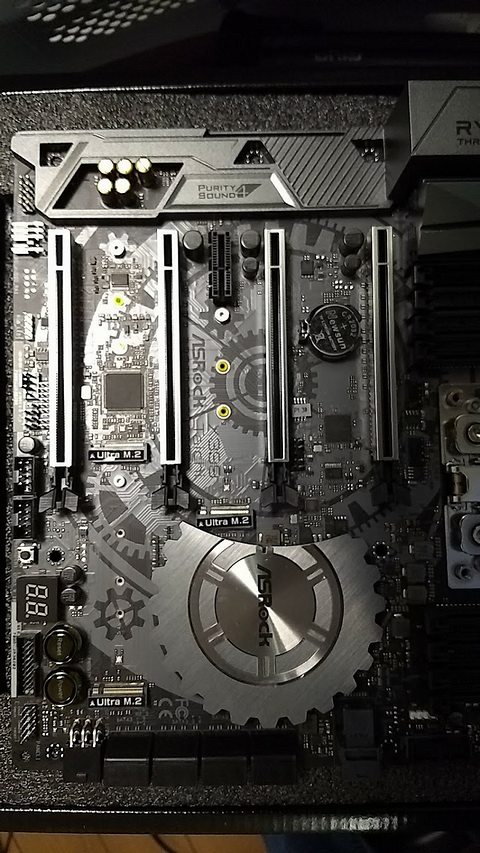

拡張スロット周り。
なんか白飛びしてる……
PCI-Express x16は全て金属で補強されてる。
CPU側からx16、x8、x16、x8になっているのでビデオカードはx16を優先に挿したいところ。
まぁ、性能的にはx8でも問題ないみたいだけど。
M.2スロットは計3つで全てPCI-Express x4に対応。
PCI-Express x1の下にあるスロットはU.2コネクターと排他。
なお、チップセットクーラーにはビニールが付いてるので、これも剥がす必要がある。
USB2.0の内部ヘッダは2つ準備されてるので、Corsairの水冷クーラー用に使っても他で使う分が残る。
あ、Corsair Link対応の電源を使ったら両方潰れちゃうな。
バックパネルは例によってスポンジなし。
4万超えのマザーだしスポンジ付けてほしいなぁ。
変なベロがなくてつけやすいけど。
ベロがあるとLANポートとかUSBポートにうっかり突っ込んでしまうのよな。
CPUはもちろん1950Xを選択。

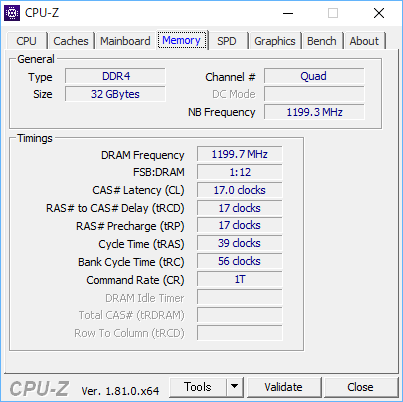

定格で使うんだけど、メモリーはW4U2400CM-8Gにしたけどなるべく速くしたい……

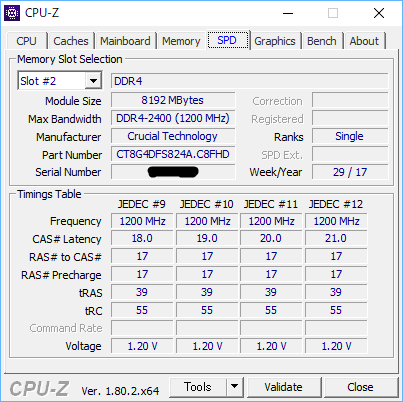

SPD情報。

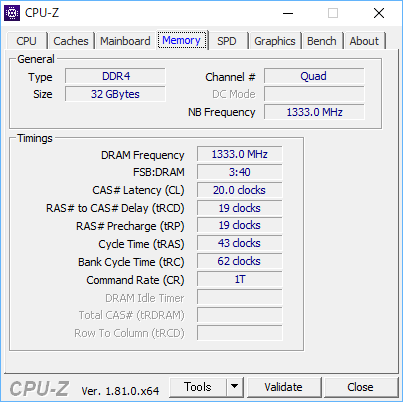

電圧は1.3Vにしたけど、タイミングは全てAUTOのままでDDR2933に設定したら普通に動く……
マザーが勝手にタイミングを緩めて動かしてくれてる。
Ryzenはメモリーコントローラーのクロックが上がるとパフォーマンスも上がるので、このようにクロックに対して安定するタイミングを柔軟に変えて対応してくれるマザーはズボラには嬉しい。
Taichiを使う上で1つ注意しないといけないのは1番CPU側のスロットにバックパネル付きのビデオカードを付けようとすると、I/O Armorと干渉してちゃんと挿せないケースがある。
具体的に言うと、MSI Geforce GTX 1080 GAMING X 8GがNG。
他のマザーも同じようにカバーが付いてるじゃん!と思ったけど、同じMSIのX399 GAMING PRO CARBON ACだとこの部分が斜めになっていて干渉しないようになってるっぽい。
別にCPU側にこだわる必要もないので、下から2番目のx16のスロットに挿すことにした。
CPUを全開にすると水冷の水温が40度を超えるのでエアフローに改善の余地あり。
※追記
こんな紙が入ってた。
Intelプラットフォーム製品のみ……
LGAソケットなら対象にしてくれるから入れたのかな……
※追記2
ベンチマークの結果を掲載していなかったので追加。
Ryzenはメモリークロックを上げるとパフォーマンスが上がるのは有名な話なのでCINEBENCHで確認する。
メモリを2133で動かした時はCINEBENCHが2852.
この時点でRyzen7 1700のほぼダブルスコア……強い(確信
価格はトリプルスコアだけどな!

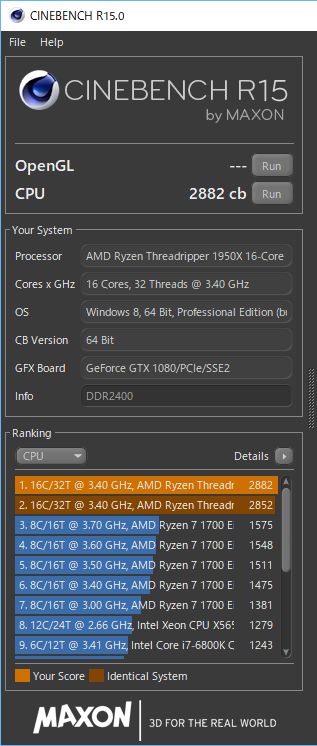

メモリを2400で動かした時はCINEBENCHが2882.
メモリを2666で動かした時はCINEBENCHが2878.
メモリを2933で動かした時はCINEBENCHが2862.
あれー、定格が一番早いやんw
OCメモリーか……
もう一回メモリを2400に戻して測ったらCINEBENCHが2899.
おかしいなぁ。
メモリーのクロックを上げればスコアが上がるはずだったんだけど。
一応Memtest86も回してエラーはなかったけど、スコアが上がらないのにクロックを上げてもダメね。
そんな訳で、うちの構成の場合は定格で動かすのが良さそうです。
